Açıklama

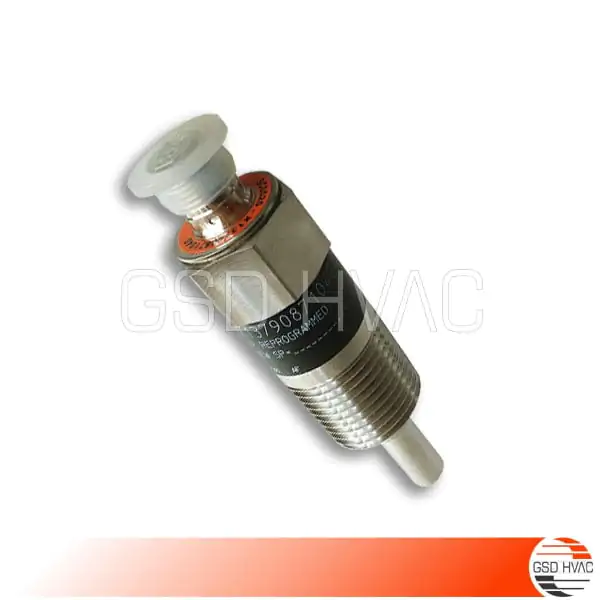

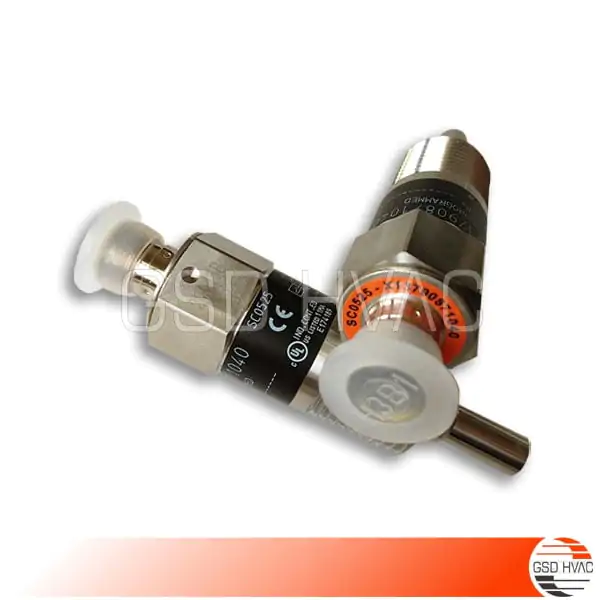

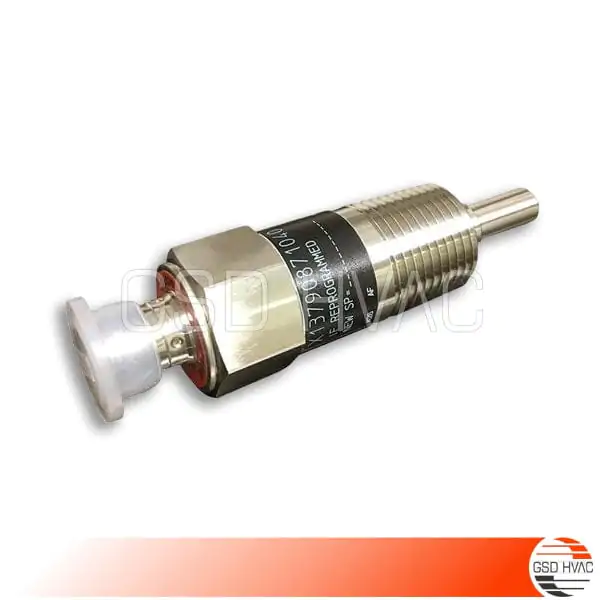

Trane SWT03335 Su Akış Anahtarı Termal (X13790871040)
Trane Programmable SWT03335 Switch; Flow Sensor Thermal
- Trane Chiller Programlanabilir Termal Su Akış Anahtarı Disp. 24V AC/DC 60 CM/S. Sadece su akış kontrol içindir.
- Orijinal Trane OEM Yedek Parçası
- Trane Parça Kodu: SWT03335
- Ref No: X13790871-040 / X13790871040
- IFM Parça Kodu: SC0525 Elektronik Akış Anahtarı
- Parçanın Kullanıldığı Soğutma Grupları: Trane AquaStream™ 2, AquaStream 3G™, CenTraVac™, City™, Flex2O™, Flex II, Lyra™, Series R™, Series E™ CenTraVac™, Sintesis™ Advantage, Sintesis™ Balance, Sintesis™ Excellent, Sintesis™ Prime, XStream™, XStream™ Excellent chiller Modelleri
- İkame Edilen Parça Kodu: SWT03335, SWT3335, SWT-3335
- Sulu sistemler için SWT03335 ve glikoliü sistemler için SWT03334 kullanın. CGAM üniteleri için “WIR05141” RTAC üniteleri için “WIR06554” kablosu kulanılmalıdır.
Termal Su Akış Anahtarının kullanıldığı chillerler ile ilgili dokümanları aşağıdaki linklerden inceleyebilirsiniz;
- CGAM Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CGAN Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CGAF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CXAF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CGWH Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CCUH Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- GVAF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- GVWF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTAC Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTAF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTAE Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTHD Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTWD Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTUD Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTHF Chiller Model Su Akışk Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTWF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- RTSF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
- CVGF Chiller Model Su Akış Anahtarı (Katalog, Broşür, Kurulum, Montaj ve Bakım)
Flow Switch / Akış Anahtarı
Hava, buhar veya sıvı akışını izleyen bir cihazdır. HVAC sisteminde pompa gibi farklı bir cihaza “açma sinyali” gönderir. Akış anahtarı, pompanın kapanması veya açılması için bilgi gönderebilir. Genel kullanımlardan bazılarına pompa koruması, soğutma devresi koruması ve çok yüksek veya çok düşük akış hızı alarmlar örnek gösterilebilir.
Evaporator / Eşanjörde yeterli su akışı olduğundan emin olmak için, akış anahtarının su devresi üzerine kurulmuş olması zorunludur. Akış anahtarı giriş veya çıkış su boruları üzerine kurulabilir. Akış anahtarının amacı, kesintiye uğramış su akışı durumda üniteyi durdurmaktır; böylece evaporatörü donmaya karşı korur. Üretici, opsiyonel olarak bu amaç için akış anahtarı seçeneği sunar. Bu palet tipi akış anahtarı ağır yük dış uygulamaları (IP67) ve 1” ila 6” aralığındaki boru çapları için uygundur. Akış anahtarı kablo şemasından gösterildiği gibi terminallere elektriksel olarak bağlanması gereken tam temas özelliğiyle donatılmıştır. Evaporatör su akışı nominal akış hızının %50’sinden daha az olduğunda akış anahtarı araya girmek için ayarlanmış olmalıdır.
