GKT0307E Mikrokanallı Kondenser Contası

Description

Trane GKT0307E Mikrokanallı Kondenser Contası

Microchannel Coil Connection Gasket GKT0307E

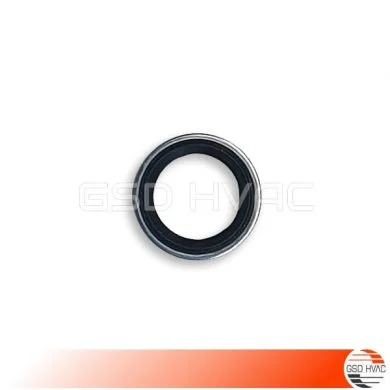

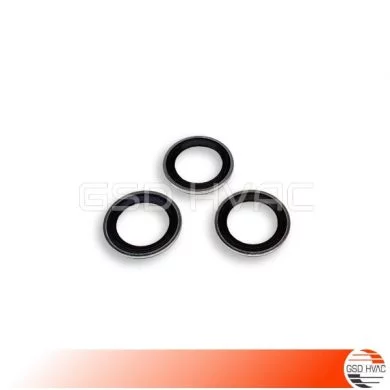

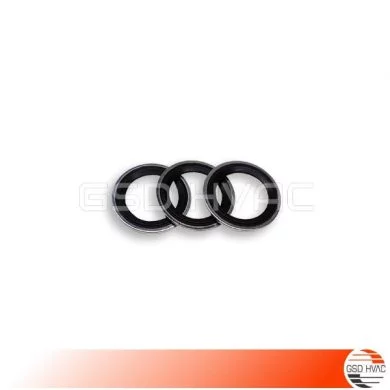

• Trane Mikrokanallı Kondenser Metal Destekli Sızdırmaz Conta Halkası.
• Orijinal Trane Yedek Parçası.
• Trane Parça Kodu: GKT0307E
• Kondenser Parça Kodu: COI1684E, COI1685E, COI1943E, COI1944E
• Parçanın Kullanıldığı Soğutma Grupları: Trane Conquest, Flex2O™,  Flex II, Sintesis™ Advantage, Sintesis™ Balance, Sintesis™ Excellent, Sintesis™ Prime,  Chiller Modelleri.
• İkame Edilen Parça Kodları: GKT307E, GKT-307E

Mikrokanallı Kondenser  Yapısı

Bir Mikrokanallı Kondenser Serpantininin (komple alüminyum kondenser) tam lehimli yapısı, serpantin sertliğini artırarak, onları taşıma zorluklarına ve nakliye nedeniyle oluşan hasarlara dayanacak şekilde daha sağlam hale getirir. Mikrokanallı Kondenserin başlıkları, tüpleri ve kanatçıkları birleştirilir ve daha sonra bir toz akı bağlama maddesi ile püskürtülür. Kondenser daha sonra, bu ayrı parçaları tek bir katı mikrokanallı kondenser olarak birleştiren büyük kontrollü bir hava otomatik lehimleme fırınından gönderilir. Bu işlem tek başına uygun olmayan lehimleme tekniklerinden kaynaklanan sızıntı olasılığını önemli ölçüde azaltır.

Soğutucu akışkan, başlık tertibatından birden fazla düz soğutucu akışkan dolu tüpe akar. Her tüpün içinde, soğutucunun mikrokanallı serpantinden akması için yollar görevi gören portlar bulunur. Her bir serpantin bölümünün alt ve üst boruları her zaman aktif olmayan soğutucu akışkan yollarıdır. Bu, üst veya alt boru ile Mikrokanallı Kondenser Contası arasında kalan nemden oluşabilecek korozyon nedeniyle soğutucu sızıntılarını önlemek için yapılır ve ayrıca serpantin bölümünün takılması ve çıkarılması sırasında tampon görevi görür. Her kanat yüzeyi, ilave hava olmadan daha verimli ve gelişmiş ısı transferi sağlayan serpantin boyunca hava türbülansı oluşturmak için açılı ve panjurludur. Her kanat yüzeyi, serpantin boyunca ek hava basıncı düşüşü olmadan daha verimli ve gelişmiş ısı transferi sağlayan serpantin boyunca hava türbülansı oluşturmak için açılı ve panjurludur.

Mikrokanallı Kondenser Değişimi

  Kondenser Serpantini değiştirme prosedürleri, ünite tipine bağlı olarak büyük ölçüde değişebilir. Aşağıda, mikrokanallı kondenserleri değiştirirken izlenecek bazı yönergeler bulunmaktadır.

• Alüminyum Kondenserler, geleneksel boru ve kanatlı kondenserlerden çok daha hafiftir. Bu, iki kişinin serpantini üniteden sorunsuz bir şekilde çıkarabilmesi gerektiği anlamına gelir. Bununla birlikte, daha kolay sökme için, serpantin üzerine kaldırma kulakları yerleştirilmiştir.
• Yalnızca hasarlı mikrokanallı serpantinin veya panelin değiştirilmesi gerekir.
• Destek çerçevesine takılı Mikrokanallı Kondenser Metal Destekli Sızdırmaz Conta Halkasını kontrol edin ve gerekirse değiştirin.
• Yedek mikro kanallı kondenseri nakliye konteynerinden dikkatlice çıkarın. Serpantini herhangi bir hasar açısından görsel olarak inceleyin.

Metal Destekli Sızdırmaz Conta Halkasını kullanıldığı chiller üniteleri ile ilgili dokümanları aşağıdaki linklerden inceleyebilirsiniz;

• KIT16112 Mikrokanallı Kondenser Tamir Kiti Servis Bülteni
• CGAF Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
• CXAF Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
• GVAF Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
• GVWF Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
• RTAF Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
• RTAE Chiller Model Mikrokanallı Kondenser Contası (Katalog, Broşür, Kurulum, Montaj ve Bakım)
