Rezistörler

Rezistör / Direncin kelime anlamı, bir şeye karşı gösterilen zorluktur. Devre elemanı olan dirençte devrede akıma karşı bir zorluk göstererek akım sınırlaması yapar. Elektrik enerjisi direnç (rezistörler) üzerinde ısıya dönüşerek harcanır.

Direncin birimi ”Ohm” ‘dur. Ohm ‘un ast katları; pikoohm, nanoohm, mikroohm, miliohm, üst katları ise; kiloohm, megaohm ve gigaohm ‘dur.

Rezistörler / Dirençler devrelerde;

  • Devreden geçen akımı sınırlayarak belli bir değerde tutmak
  • Devrenin besleme gerilimini bölüp küçülterek diğer elemanların çalışmasını sağlamak
  • Hassas devre elemanlarının yüksek akımdan zarar görmesini engellemek,
    Yük (alıcı) görevi yapmak ve
  • Isı enerjisi elde etmek gibi amaçlarla kullanılır

Yapıldıkları Maddeye Göre Direnç Çeşitleri

Karbon Karışımlı Dirençler – Bu tip dirençler toz halindeki karbonun dolgu maddesi ve reçineli tutkal ile karışımından üretilir. Karbon dirençler tolerans oranları yüksek olan ve değerleri direnç eskidikçe değişebilen dirençlerdir.

Karbon dirençler büyük değerli dirençlerin yapılmasına uygundur. Karbon dirençler küçük akımlı devrelerde kullanılır ve güçleri 1/10 W ile 5 W arasında değişmektedir. Karbon dirençlerin değerleri renk koduyla kodlanmıştır.

Film Dirençler (İnce Tabakalı Dirençler) – Film dirençler elektrik akımına karşı direnç gösteren bir maddenin, seramik bir çubuğun etrafına kaplanmasıyla elde edilen dirençlerdir. Film dirençlerin; karbon film dirençler, metal film dirençler, metal oksit film dirençler, metal cam karışımı film dirençler ve cermet (seramik-metal) film dirençler gibi çeşitleri bulunmaktadır.

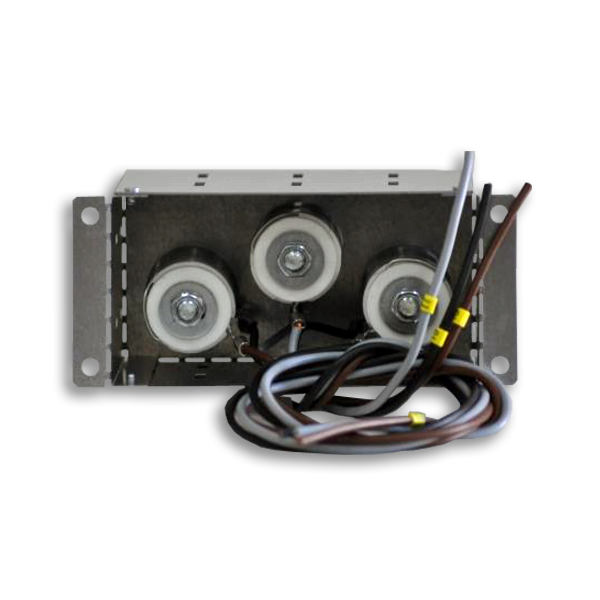

Tel Sarımlı (Taş) Dirençler – Taş dirençler; krom-nikel, nikel-gümüş, konstantan, tungsten, manganin vb. Maddelerden üretilmiş tellerin porselen, bakalit, amyant gibi ısıya dayanıklı olan bir madde üzerine sarılması ile üretilen dirençlerdir. Taş dirençler büyük güçlüdürler, bu nedenle de yüksek akım çeken devrelerde kullanılmaları uygundur. Aynı sebepten dolayı taş dirençlerin yaydıkları ısı da yüksek olacağından devre üzerinde bu tip dirençlerin yakınına elektrolitik kondansatör, diyot, transistör, entegre vb. ısıdan çabuk etkilenen elemanlar monte edilmemelidir.

Taş dirençler küçük değerli dirençlerin yapılması için uygundur. Taş dirençlerin değerleri gövdelerinde yazılıdır ve güçleri  2 W ile 225 W arasındadır.
